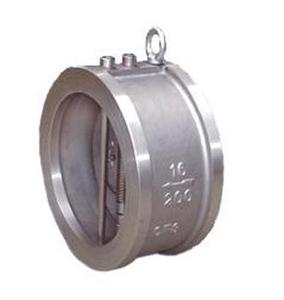

【产品名称：对夹双瓣旋启式止回阀】
【产品型号：H76H】
H76H对夹双瓣旋启式止回阀适用于公称压力PN1.6Mpa～42.0Mpa、Class150～2500LB；公称通径DN15～1200mm、PNS1/2～48"；工作温度：-196～540℃的各种管路上，用于防止介质倒流。阀体材料有：碳钢、不锈钢等，可使用于水、蒸汽、燃气、油品、酸类介质等。
【产品介绍】：
H76H对夹双瓣旋启式止回阀的双阀瓣结构采用弹簧负荷阀瓣，悬挂在中心垂直的销轴上。阀门开启时，流体作用的合力在阀瓣密封表面中心处，而起着反作用的弹簧支架力的作用点位于阀瓣面中心的位置，使得阀瓣根部首先开启。
【工作原理】：
H76H对夹双瓣旋启式止回阀蝶板为两个半圆，且采用弹簧强制复位，由于扭弹簧的作用力通常阀门是关闭的，当流体正向流动时，流体的压力使得碟片绕铰链转动，阀门打开。一旦流体流动停止，由于弹簧的作用，在倒流前阀门就已关闭。
【产品特点】：
1、阀体结构长度尺寸小、刚性好。
2、使用性能安全可靠，抗干扰性好。
3、达到完全密封，水压试验泄漏量为零。
4、体积小、重量轻、结构紧凑、便于维护。
5、因速闭作用，可防止介质倒流，消除水锤作用强。
6、安装方便，可在水平、垂直两个方向的管路上安装。
7、阀板采用对偶板上加两个扭力弹簧的设计，可使阀板自行速闭。
【旋启式止回阀对比】：
|
结构形式
|
H76型对夹双瓣旋启式止回阀
|
H44型法兰单瓣旋启式止回阀
|
|
水锤压力
|
小．阀瓣行程短、且有弹簧辅助关闭、关阀速度快
|
很大，阀瓣行程，需要较长的关闭时间
|
|
H76型的水锤压力只有H44型的1/2—1/5
|
|
尺寸和重量
|
结构长度很短、体积小、重量轻、为阀门的安装、搬运、存放及管道在布置带来很大的便利，并能大量节约材料、降低造价
|
结构长度很长，体积笨大．重量很重
|
|
H76型的结构长度只有H44型的1/4～1／10 H76型的重量只有H44型的l／4～1／10
|
|
流体阻力
|
小，流体阻力系数为2.6～0.7，随着阀门口径的增大，流体组力系数减小
|
?小，流体阻力系数为1.3～3，但在低压工况下，阀瓣不能完且开启，流体阻力大。流体阻力随着阀门口径的增大而增大
|
|
安装
|
可水平安装或垂直安装，重量轻．不必为阀门设置支座
|
可水平安装或垂直安装．大口径阀阀重量重，需设置支座
|
|
开启压力
|
很小．阀瓣在很小的压差下就能完全打开
|
较大，阀瓣在较大的压差下才能完全打开
|
|
可靠性
|
阀门为整体结构、简单紧凑，阀门关闭时冲击力注，水锤压力小，阀门帮命长，可靠性高
|
阀门关时的巨大冲击力及水锤压力容易损坏阀门
|
【升降式止回阀对比】：
|
结构形式
|
H71型对夹升降式止回阀
|
H41型法兰升降式止回阀
|
|
水锤压女
|
很小、阀瓣行程短、阀瓣轻巧、且有弹簧辅助关闭、关阀速度很快
|
水、阀瓣行程短，但无弹簧辅助关闭
|
|
尺寸和重量
|
结构长度很短、体积很小、重量很径、为阀门的安装、搬运、存放及管道的布置带来很大的便利，关能大量节约材料、降低造价
|
结构长度很长，体积较大、重量很重
|
|
H71型的结构长度只有H41型的1/4～1/8，H71型的重量只有H41型1/7～1/20
|
|
流体阻力
|
较大、流体阻力系数为6.4～2.8
|
很体阻力系数为12～6
|
|
安装
|
可水平安装或垂直安装，重量很轻，安装容易
|
只能水平安装，口径较大的阀门重量，较难安装
|
|
开启压力
|
很小、阀瓣在很小的压差下就能完全打开
|
较小、阀瓣重量较大，需要一定的压差才能半阀瓣完全打开
|
|
可靠性
|
阀门为整体结构，简单紧凑，阀门关闭时冲击为小，水锤压力很小，阀门寿命长，可靠性高
|
可靠性较高，但阀门由阀体与阀盖两本构成，多了一个潜在的泄漏点
|
水的当量体积流量Vw与实际流体的
体积流量V按下式换算：
 ·V
式中：Vw一水的当量体积流量。l／s；
P流体密度，k9／m 3
v一实际流体的体积流量，l/s。
【阻力系数】：
【流体力学性能】：
|
公称通径
|
阀门全开启时的流体阻力系数
|
常温下阀门全开启时的水流量系数
|
流体的流向
|
|
DN
|
DNS
|
|
Kv(m3／h)
|
CV(U.S)
|
CV(U.K)
|
↑
|
→
|
|
开启压力近似值KPa
|
|
50
|
5
|
2.6
|
63
|
74
|
62
|
2
|
1
|
|
65
|
21/2
|
2.4
|
109
|
128
|
107
|
2
|
1
|
|
80
|
3
|
2.3
|
172
|
201
|
169
|
2
|
1
|
|
100
|
4
|
2.0
|
289
|
338
|
283
|
2
|
1
|
|
125
|
5
|
1.8
|
476
|
557
|
466
|
2
|
1
|
|
150
|
6
|
1.5
|
750
|
878
|
735
|
2
|
1
|
|
200
|
8
|
1.3
|
1432
|
1675
|
1403
|
2
|
1
|
|
250
|
10
|
1.2
|
1330
|
2726
|
2283
|
2
|
1
|
|
300
|
12
|
1.0
|
3676
|
4301
|
3602
|
2
|
1
|
|
350
|
14
|
0.9
|
5274
|
6171
|
5169
|
2
|
1
|
|
400
|
16
|
0.8
|
7306
|
8548
|
7160
|
3
|
1
|
|
450
|
18
|
0.8
|
9246
|
10818
|
9061
|
3
|
1
|
|
500
|
20
|
0.8
|
11415
|
13356
|
11187
|
3
|
1
|
|
600
|
24
|
0.7
|
17573
|
20560
|
17222
|
3
|
1
|
|
700
|
28
|
0.7
|
23919
|
27985
|
23441
|
4
|
1
|
|
750
|
30
|
0.7
|
27458
|
32126
|
26909
|
4
|
1
|
|
800
|
32
|
0.7
|
31241
|
36552
|
30316
|
4
|
1
|
|
