| 产品名称：压力表截止阀】
【产品型号：JJ.M1、JJ.M8】
JJM1压力表截止阀另有美标结构生产，是仪表测量管路系统中重要组成部分，具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。
【产品介绍】：
JJM1压力表截止阀又称压力表阀，是仪表测量管路中可以直接与压力表连接使用。具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针形截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装时应使介质的流向与阀体上的箭头方向一致。
【工作原理】：
JJM1压力表截止阀工作原理与截止阀是一样的，阀芯是一个针型的圆锥体，密封面呈锥面。阀芯沿流体的中心线作升降运动，来控制阀门的开启与关闭或调节开度，顺时针关闭阀门，逆时针则开启，是属升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。
【产品特点】：
1、设计扭矩低，即轻便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封压力装置，阀杆操作时无泄漏。
4、具有结构小巧、外型美观、使用灵活、连接紧固、密封性能良好。
5、安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好。
【主要零件材料】：
|
零件名称
Part name
|
阀杆、阀盖、螺栓
Body 、Bonnet、Bolt
|
阀杆、阀瓣、密封垫 Stem、Disc、Gasket
|
填料
Packing
|
垫片Gasket
|
手轮Handwheel
|
|
JJ．M1、JJ．M8-160-DN5
|
铬镍不锈钢
Cr. Ni Stainless steel
|
不锈钢
Stainless stee
|
聚四氟乙稀，柔性石墨
PTFE，Soft graphite
|
橡胶石棉板 Latex asbestos
|
优质碳钢High grade carbon steel
|
【主要性能规范】：
|
型号
|
公称压力PN Mpa
|
试验压力PS(Mpa)_Test pressure
|
工作压力(Mpa) Working pressure
|
工作温度(OC) Working temps.
|
适用介质Applicable medium
|
|
壳体
Shell
|
密封(液)Seal
|
密封(气)Seal
|
|
JJ．M1、JJ．M8-160-DN5
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
P≤540OC
|
液化石油气水，酸，蒸汽，油品等
|
|
C≤425 OC
|

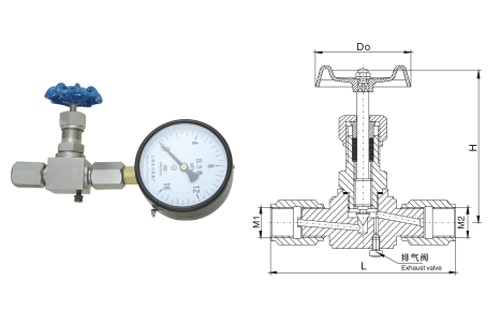

【主要外形及连接尺寸】：
|
型号
Type
|
公称直径DN（mm）
|
尺寸 Dimension
|
重量(kg)Weight
|
|
L1
|
Do
|
L2
|
H
|
H1
|
L3
|
M2
|
M1
|
|
JJ．M1、JJ．M8-160
|
5
|
116
|
65
|
85
|
98
|
105
|
40
|
M20×1.5
|
M20×1.5左
|
1.0
|
|
G1/2’ 右
|
【JJ.M8】
|
