产品中心   当前位置:首页 > 产品中心
 产品 >> 所有产品

产品编号:
8281411616
产品名称:

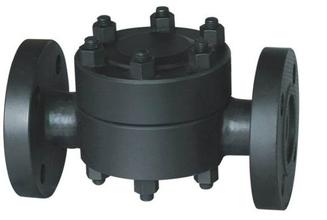

法兰高压圆盘式疏水阀
规  格:
DN15-DN50
产品备注:
CS49H-KRF3 64/100/160V
产品类别:
疏水阀系列

   产 品 说 明

高温高压圆盘式疏水阀


HRF3/HR3/HRW3高温高压圆盘式疏水阀内部装有自动吹除装置。新型皇冠式阀片、密封极为可靠。蒸汽保温装置,高效节能。可迅速排出设备起动时的空气殛冷凝结水、排量大、漏汽率小。

一、产品概述:

蒸汽保温型高温高压蒸汽疏水阀阀体材料采用合金钢制造,能耐550℃高温,动作灵敏,

工作质量高,适用于高压恶劣工况下的疏水阀工作,是高压过热蒸汽管线和高压过热蒸汽设备最理想的疏水阀之一。

二、结构特点:

1、阀内部装有自动吹除装置,新型皇冠式阀片,密封极为可靠。蒸汽保温装置,高效节能。

2、可迅速排出设备启动是的空气及凝结水,排量大,漏汽率小。

3、抗腐蚀性强,动作高靠,经久耐用。

4、在工作压力范围内,无需调整,节能效果显者。



三、主要技术参数及连接尺寸:
公称型号
公称通径
(DN)
连接方式
使用压力(MPa)
最高允许温度(℃)
外型尺寸
参考重量(Kg)
L
H1
H2
H3
HR3
15~25
螺纹
0.6~6.5
475
150
92
45
160
10.5
HRW3
15~25
承插焊
0.6~6.5
475
150
92
45
160
10.5
HRF3
15~20
法兰
0.6~6.5
475
230
92
45
160
10.5
25
240
92
45
160
10.5
HRF3
32~50
法兰
0.6~6.5
475
270
130
40
160
19
HRF150
CS49YH-160I
15
法兰
1.0~15.0
550
400
122
58
230
45
20
400
122
58
230
45
25
400
122
58
230
45
32
400
122
58
230
70
40
400
122
58
230
70
50
400
122
58
230
70
HRW150
CS49Y-160I
15
承插焊
1.0~15.0
550
220
122
58
230
37
20
220
122
58
230
37
25
220
122
58
230
37
32
320
122
58
320
60
40
320
122
58
320
60
50
320
122
58
320
60
