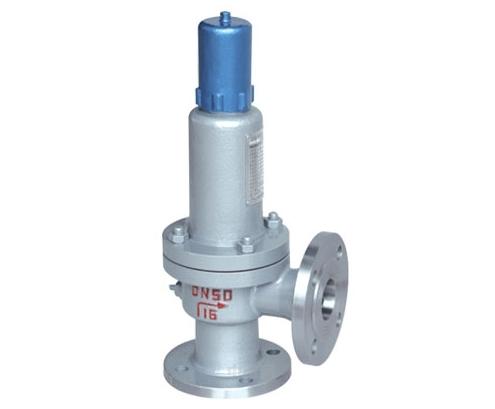

弹簧微启式安全阀
A41H型弹簧微启式安全阀适用于工作温度≤300℃的石油气、空气、水等介质的设备或管路上。A41Y-P/R型弹簧微启式安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。连接法兰标准按JB/T……94/系列1。
一、弹簧微启式安全阀产品概述：
冠环牌A41弹簧微启封闭式安全阀是一种用于无毒无害及非易燃易爆液体介质的管道及容器等设备作为超压保护的最终保护装置，该类型安全阀采用弹簧直接载荷式，法兰连接，整体封闭式结构。
二、弹簧微启式安全阀执行标准：
设计规范：GB/T 12243
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：GB/T 12242
产品标识：GB/T 12220
供货规范：JB/T 7928
三、弹簧微启式安全阀产品结构及连接尺寸：
|
型号
Type
|
公称通径
（DN）
|
do
|
D
|
K
|
g
|
g1
|
b
|
f
|
f1
|
Z-ød
|
DN1
|
D1
|
k1
|
g2
|
g1
|
b1
|
f1
|
f11
|
Z1-ød1
|
L
|
L1
|
≈H
|
|
A41H-16C
A41Y-16P
A41Y-16R
|
20
|
15
|
105
|
75
|
/
|
55
|
16
|
2
|
/
|
4-14
|
20
|
105
|
75
|
55
|
/
|
16
|
2
|
/
|
4-14
|
100
|
85
|
76
|
|
25
|
20
|
115
|
85
|
/
|
65
|
16
|
2
|
/
|
4-14
|
25
|
115
|
85
|
65
|
/
|
16
|
2
|
/
|
4-14
|
100
|
85
|
276
|
|
32
|
25
|
140
|
100
|
/
|
78
|
18
|
2
|
/
|
4-18
|
32
|
140
|
100
|
78
|
/
|
18
|
2
|
/
|
4-18
|
115
|
100
|
285
|
|
40
|
32
|
150
|
110
|
/
|
85
|
18
|
3
|
/
|
4-18
|
40
|
150
|
110
|
85
|
/
|
18
|
3
|
/
|
4-18
|
120
|
110
|
292
|
|
50
|
40
|
165
|
125
|
/
|
100
|
20
|
3
|
/
|
4-18
|
50
|
165
|
125
|
100
|
/
|
20
|
3
|
/
|
4-18
|
135
|
120
|
370
|
|
65
|
50
|
185
|
145
|
/
|
120
|
20
|
3
|
/
|
4-18
|
65
|
185
|
145
|
120
|
/
|
20
|
3
|
/
|
4-18
|
140
|
130
|
375
|
|
80
|
65
|
200
|
160
|
/
|
135
|
20
|
3
|
/
|
8-18
|
80
|
200
|
160
|
135
|
/
|
20
|
3
|
/
|
8-18
|
160
|
135
|
373
|
|
100
|
80
|
220
|
180
|
/
|
155
|
22
|
3
|
/
|
8-18
|
100
|
220
|
180
|
155
|
/
|
22
|
3
|
/
|
8-18
|
170
|
160
|
513
|
|
125
|
100
|
250
|
210
|
/
|
185
|
22
|
3
|
/
|
8-18
|
125
|
250
|
210
|
185
|
/
|
22
|
3
|
/
|
8-18
|
190
|
190
|
560
|
|
150
|
125
|
285
|
240
|
/
|
210
|
24
|
3
|
/
|
8-23
|
150
|
285
|
240
|
210
|
/
|
24
|
3
|
/
|
8-23
|
205
|
195
|
570
|
|
200
|
150
|
340
|
295
|
/
|
265
|
26
|
3
|
/
|
12-23
|
200
|
340
|
295
|
265
|
/
|
26
|
3
|
/
|
12-23
|
240
|
230
|
717
|
|
250
|
200
|
405
|
355
|
/
|
320
|
30
|
3
|
/
|
12-26
|
250
|
405
|
355
|
320
|
/
|
30
|
3
|
/
|
12-26
|
350
|
320
|
940
|
|
300
|
250
|
460
|
410
|
/
|
375
|
30
|
4
|
/
|
12-26
|
300
|
460
|
410
|
375
|
/
|
30
|
4
|
/
|
12-26
|
350
|
320
|
980
|
四、弹簧微启式安全阀性能参数表：
|
型号
|
铸钢型
A41Y-C
|
304不锈钢型
A41Y-P
|
316不锈钢型
A41-R
|
316L不锈钢型
A42Y-R3
|
|
口径范围
|
DN15～DN300
|
|
适用温度
|
≤200°C
|
|
适用介质
|
水、蒸汽、油品
|
腐蚀性介质
|
腐蚀性介质
|
腐蚀性介质
|
|
材料
|
1、阀座
|
2Cr13
|
CF8
|
CF8M
|
CF3M
|
|
2、阀体
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
3、调节圈
|
2Cr13
|
304SS
|
316SS
|
316L
|
|
4、阀瓣
|
2Cr13
|
304SS
|
316SS
|
316L
|
|
5、导向套
|
2Cr13
|
304SS
|
316SS
|
316L
|
|
6、阀盖
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
7、弹簧
|
50CrVa
|
50CrVa包覆TEFLON
|
50CrVa包覆TEFLON
|
50CrVa包覆TEFLON
|
|
8、阀杆
|
2Cr13
|
2Cr13
|
316SS
|
316L
|
|
9、调整螺杆
|
45#钢
|
2Cr13
|
2Cr13
|
2Cr13
|
|
10、保护罩
|
ZG200
|
ZG200
|
ZG200
|
ZG200
|
|
密封面材料
|
堆焊Co基硬质合金
|
堆焊Co基硬质合金
|
堆焊Co基硬质合金
|
堆焊Co基硬质合金
|
五、弹簧微启式安全阀整定压力范围：
|
公称压力(MPa)
|
整定压力等级
|
|
1.6
|
0.06～0.1
|
0.1～0.16
|
0.16～0.25
|
0.4～0.6
|
0.6～0.8
|
0.8～1.0
|
1.0～1.3
|
1.3～1.6
|
|
2.5
|
1.3～1.6
|
1.6～2.0
|
2.0～2.5
|
|
|
|
|
|
|
4.0
|
1.3～1.6
|
1.6～2.0
|
2.0～2.5
|
2.5～3.2
|
3.2～4.0
|
|
|
|
|
6.4
|
2.5～3.2
|
3.2～4.0
|
4.0～5.0
|
5.0～6.4
|
|
|
|
|
|
10.0
|
3.2～4.0
|
4.0～5.0
|
5.0～6.4
|
6.4～8.0
|
8.0～10.0
|
|
|
