概述

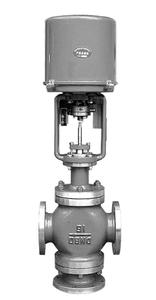

ZDLQ、ZDLX系列电子式电动三通调节阀是由3610L列电子式电动执行机构与三通调节机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有播入信号及电 源可控制运转，接线简单。调节机构有合流和分流两种作用方式，在某些场合可以替代两个二通阀和一个三通接管而得到广泛应用。常用于热交换器的两相调节及简单的配比调节。
主要技术参数
|
公称通径
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座通径mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定KV
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
公称压力(MPa)
|
1.6、2.5、4.0、6.4
|
|
行程（mm）
|
16
|
25
|
40
|
60
|
100
|
|
配电动执行
机构型号
|
361LSA-20
|
361LSB-30
|
361LSB-50
|
361LSB-65
|
361LSB-99
|
|
输入倍号
|
4-20mADC、1-5VDC
|
|
电源
|
AC220V 50HZ
|
|
固有流量特性
|
线性、等百分比、快开
|
|
固有调比
|
30:1
|
|
泄漏等级
|
IV
|
|
法兰尺寸
|
符合JB/79.1(2)-94、HG20592-97、GB、ANSI、JIS、DIN等标准
|
|
阀体材质
|
WCB、304、316、WC6、钛、镍、哈氏合金、Monel等
|
|
阀芯材质
|
304、316、420、钛、镍、哈氏合金、Monel等
|
|
工作温度℃
|
-40~230
|
|
系列类型
|
常温型、中温型、波纹管密封型
|
注：本公司生产的三通调节阀通径至DN400
三通阀基本结构
|
序号
|
名
|
称
|
|
1
|
接
|
管
|
|
2
|
阀
|
体
|
|
3
|
阀
|
芯
|
|
4
|
阀
|
座
|
|
5
|
阀
|
杆
|
|
6
|
阀
|
盖
|
|
7
|
填
|
料
|
|
8
|
填料压盖
|
|
9
|
执行机构
|
电动执行机构技术参数:
|
型号
|
额定输出力
|
速度mm/s
|
技术参数
|
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
|
201
|
361LSA-08
361LXA-08
|
1000
|
800 800
|
0.25
|
4.2 4.2
|
电源;AC220V 50HZ
输入信号:DC4-20mA DC1-5V
(信号线用屏蔽线） 输出信号:DC4-20mA 防护等级:IP67
带手轮
|
电源：AC220V 50Hz
输入信号：DC4-20mA DC1-5V
(信号线用屏蔽线） 输出信号：DC4~20mA
防护等级：IP65
隔爆标志Exd ll
带手柄
|
|
202
|
361LSA-20
361LXA-20
|
2000
|
2000 2000
|
0.50
|
2.1 2.1
|
|
204
|
361LSA-30
361LXA-30
|
4500
|
3000 3000
|
0.50
|
3.5 3.5
|
|
208
|
361LSA-50
361LXA-50
|
8000
|
5000 5000
|
1.00
|
1.7 1.7
|
|
312
|
361LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
|
320
|
361LSC-99
|
20000
|
10000
|
1.0
|
2.0
|
注：其它可选电动执行机构：扬州西门子、英国罗托克等
性能指标
|
项目
|
指标值
|
|
基本误差%
|
配361L±2.5；；配PSL±1.0
|
|
回差%
|
配361L±2.0；；配PSL 1.0
|
|
死区%
|
配361L±3.0配PSL 1.0
|
|
始终点偏差%
|
电开
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
电关
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
可调范围
|
50： 1
|
|
额定行程偏差%
|
+2.5
|
|
泄漏量
|
符合JB/T7387-94 IV级 小于阀的额定容量x10 -4
|
外形尺寸及重量
|
公通通径DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
PN16
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
670
|
770
|
|
PN40
|
190
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
560
|
740
|
803
|
|
PN64
|
200
|
200
|
240
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
752
|
819
|
|
H1
|
135
|
152
|
165
|
180
|
200
|
220
|
222
|
265
|
322
|
362
|
508
|
563
|
|
A
|
225
|
310
|
|
H常温
|
555
|
561
|
660
|
675
|
863
|
868
|
872
|
905
|
920
|
950
|
1203
|
1265
|
|
H中温型
|
707
|
709
|
812
|
827
|
1027
|
1032
|
1036
|
1120
|
1135
|
1165
|
1485
|
1557
|
|
重量
(PN64常温）
|
50
|
55
|
70
|
78
|
110
|
120
|
150
|
180
|
310
|
410
|
650
|
810
|
