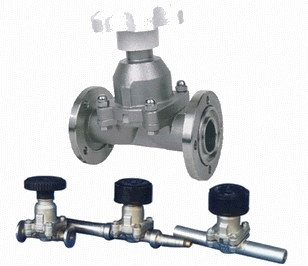

【产品名称：真空隔膜阀】
【产品型号：GM】
用途和使用范围：
GM真空隔膜阀是在1.3×10-5～3×105Pa的真空系统中用来开启或隔断气流的阀门。高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接〔即两端焊接〕，焊接式II型连接〔即一端焊接，另一端插入〕。真空隔膜阀适用的工作介质为空气及非腐蚀性气体。
主要性能：
● 漏率：≤1×10-9Pa.M3/S；
● 材料：304、316L；
● 工作介质：空气、水、酸、碱；
● 工作温度：氟橡胶-30℃～+150℃；
GM真空隔膜阀原理：
转动螺杆使阀芯上下运动，同时拉动膜片上下运动，关闭和打开。
产品特点：
● 结构紧凑、简单、体积小,外形美观；
● 开关有导向,运动平稳；
● 关闭力矩小,寿命长,≥3万次；
● 膜片压紧可自动调整，受压均匀，密封可靠；
● 膜片装入阀芯采用推入式，更换方便；
主要零件材料：
阀盖、阀芯、阀体 ：304；阀杆： H62；膜片：氟橡胶、乙丙橡胶等

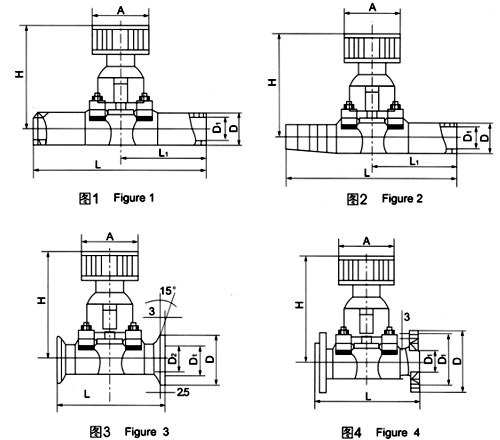

外形尺寸：
|
型号
|
DN
|
E
|
H
|
L
|
|
GM-10
|
10
|
50
|
65
|
80
|
|
GM-25
|
25
|
65
|
88
|
110
|
|
GM-40
|
40
|
80
|
112
|
140
|
插入焊接连接尺寸
|
型号
|
DN
|
A
|
B
|
C
|
L
|
Kg
|
|
GM-10A
|
10
|
25
|
18
|
10
|
80
|
0.9
|
|
GM-25A
|
25
|
40
|
33
|
14
|
110
|
1.8
|
|
GM-40A
|
40
|
48
|
40
|
18
|
140
|
2.9
|
活套法兰连接尺寸 (标准：GB6070)
|
型号
|
DN
|
A
|
B
|
n
|
C
|
L
|
Kg
|
|
GM-10B
|
10
|
55
|
40
|
4
|
6.6
|
80
|
0.9
|
|
GM-25B
|
25
|
70
|
55
|
4
|
6.6
|
110
|
1.8
|
|
GM-40B
|
40
|
100
|
80
|
4
|
9
|
140
|
2.9
|
快卸法兰连接尺寸 (标准：GB4982)
|
型号
|
DN
|
A
|
B
|
C
|
L
|
Kg
|
|
GM-10C
|
10
|
30
|
12.2
|
16
|
80
|
0.9
|
|
GM-25C
|
25
|
40
|
26.2
|
31
|
110
|
1.8
|
|
GM-40C
|
40
|
55
|
41.2
|
46
|
140
|
2.9
|
卫生级法兰连接尺寸 (标准：ISO-2852)
|
型号
|
DN
|
A
|
B
|
C
|
L
|
Kg
|
|
GM-10D
|
10
|
34
|
27.5
|
16
|
80
|
0.9
|
|
GM-25D
|
25
|
50.5
|
43.5
|
31
|
110
|
1.8
|
|
GM-40D
|
40
|
50.5
|
43.5
|
42
|
140
|
2.9
|
|
