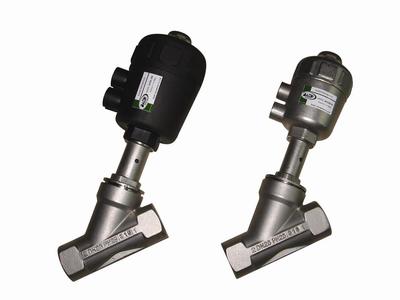

内螺纹气动角座阀
J615W内螺纹气动角座阀溢流口与滑块间有自调节密封压盖，在与普通截止阀相比时，阀体角座结构可实现较大流量。
一、产品概述：
外部先进导气动角座阀，溢流口与滑块间有自调节密封压盖，在与普通截止阀相比时，阀体角座结构可实现较大流量。
二、技术参数：
压力范围 0～16bar
介质温度 -10℃～+180℃
环境温度 -10℃～+60℃
气源压力 0.4～0.7Mpa
阀体材料 CF8、CF8M
CF3、CF3M
密封材料 聚四氟乙烯
执行机构外壳材料 聚酰胺
控制气体 中性气体、空气
三、内螺纹气动角座阀选取：
-控制功能：常开
-PPS执行机构外壳适用于环境温度+5℃～+130℃
-无复位弹簧 双作用执行机构
-三夹式连接
-独立可调行程极限，适于高低流量
-手动应急开关
-先导阀适用的Namur适配器
四、内螺纹气动角座阀参数：
|
接口D
（英寸）
|
内孔
（mm）
|
KV值
（m /h）
|
最大工作压力
（bar）
|
要求最小的控制压力（bar）
|
执行机构尺寸
（mm）
|
流向
|
|
G3/8″
|
13
|
3.7
|
0～16
|
4～7
|
40
|
阀座上方
|
|
G1/2″
|
15
|
4.2
|
0～16
|
4～7
|
50
|
阀座上方
|
|
G3/4″
|
20
|
8.
|
0～16
|
4～7
|
50
|
阀座上方
|
|
G 1″
|
25
|
19
|
0～16
|
4～7
|
63
|
阀座上方
|
|
G1 1/4″
|
32
|
27.5
|
0～16
|
4～7
|
63
|
阀座上方
|
|
G1 1/2″
|
40
|
42
|
0～16
|
4～7
|
63
|
阀座上方
|
|
G 2″
|
50
|
52
|
0～16
|
4～7
|
80
|
阀座上方
|
|
G2 1/2″
|
65
|
77
|
0～16
|
4～7
|
80
|
阀座上方
|
|
